產品詳情

查看PDF：1.jpg 超高壓金屬化膜電容器

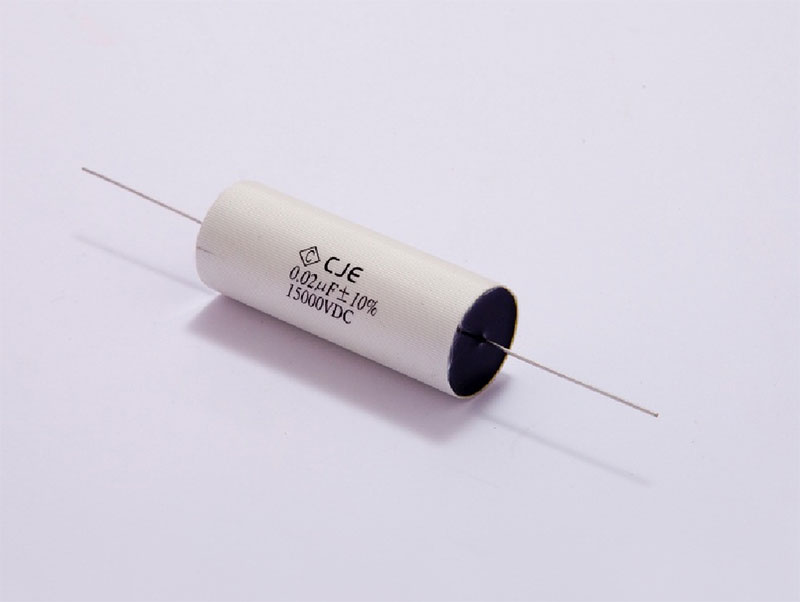

超高壓金屬化膜電容器

應用

高端醫療設備用超高壓電源；

高壓變頻器；

高壓輸變電線路的高壓耦合和載波通信信號耦合；

大型機電設備保護設施和安全監測設備。

●  產(chan) 品描述

執行標準GB/T 2693 idt IEC 60384-1；

金屬化聚丙烯/聚酯膜無感卷繞而成；

聚酯膠帶或特種膠帶包裹，兩(liang) 端阻燃環氧樹脂封裝；

具有良好的自愈特性和溫度穩定性；

幹式結構，確保安全使用；

可根據客戶要求，提供鍍錫銅線、銅焊片、銅螺母和銅螺栓等多種引出形式。


●  工藝特點

采用特種膠帶可防止高壓設備內(nei) 絕緣填充料出現裂縫，避免沿裂縫處產(chan) 生爬電現象；

產(chan) 品的設計可保證在交流和高壓脈衝(chong) 應用場合下電容器內(nei) 部不產(chan) 生離子電流；

可提供更小型化的產(chan) 品


●  性能指標


溫度範圍  ( 與(yu) 工作電流有關(guan) )

-40 ～    +85℃     ( Relating to operating current )

電容量範圍 ( 可根據客戶要求定製 )

160pF～20μF  ( Others made to order    available )

電容量偏差 ΔC/C

J：±5%   K：±10%

額定工作電壓Un ( 可根據客戶要求定製 )

3k～30kVdc/1k～10kVac ( Others    made to order available )

端子間電壓 UTT

1.4Un ( 60s )

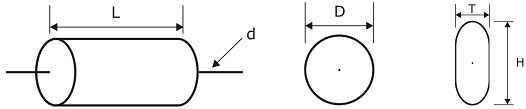

●  外形尺寸

●  代表規格（圓形）

u  Miniature HVB series


Un

Part    Number

CR

D

L

d

dv/dt

Ipp

(µF)

(mm)

(mm)

(mm)

V/μs

(A)

10kV

HVB    10kV 105

1.0

68

90

1.2

900

900

15kV

HVB    15kV 103

0.01

13

71

1.0

2000

20

HVB    15kV 503

0.05

26

71

1.0

2000

100

HVB    15kV 104

0.1

36

71

1.0

2000

200

HVB    15kV 105

1.0

88

146

/

1550

1550

HVB    15kV 205

2.0

123

146

/

1550

3100

20kV

HVB    20kV 103

0.01

16

100

0.8

3200

32

HVB    20kV 203

0.02

22

100

1.0

3200

64

HVB    20kV 503

0.05

32

100

1.2

3200

160

HVB    20kV 104

0.1

43

100

1.2

3200

320

HVB    20kV 105

1.0

96

168

/

1800

1800



●  代表規格（圓形）

Un

Part    Number

CR

D

L

d

dv/dt

Ipp

(µF)

(mm)

(mm)

(mm)

V/μs

(A)

4kVdc

HVE    4kV 103

0.01

12

30

0.8

2500

25

HVE    4kV 104

0.10

20

47

0.8

1000

100

HVE    4kV 224

0.22

28

47

0.8

1000

220

6kVdc

HVE    6kV 103

0.01

14

39

0.8

4000

400

HVE    6kV 473

0.047

17

60

0.8

1600

75.2

HVE    6kV 104

0.1

24

66

0.8

1500

150

8kVdc

HVE 8kV 222

0.0022

9

48

0.8

4000

8.8

HVE 8kV 103

0.01

16

48

0.8

5000

50

HVE 8kV 683

0.068

26

80

0.8

3200

217.6

10kVdc

HVE    10kV 102

0.001

10

56

0.8

12600

12.6

HVE    10kV 103

0.01

16

60

0.8

5600

56

HVE    10kV 473

0.047

26

90

0.8

3000

141

12kVdc

HVE    12kV 102

0.001

10

56

0.6

7200

7.2

HVE    12kV 223

0.022

25

71

0.8

3300

72.6

15kVdc

HVE    15kV 471

0.00047

10

56

0.8

20000

9.4

HVE    15kV 102

0.001

11

64

0.8

15000

15

HVE    15kV 103

0.01

26

71

1

8000

80



●  代表規格（圓形）

Un

Part Number

CR

D

L

d

dv/dt

Ipp

(µF)

(mm)

(mm)

(mm)

V/μs

(A)

4kVdc

HVB 4kV 105

1.0

45

90

1.2

600

600

HVB 4kV 106

10

95

168

/

250

2500

HVB 4kV 206

20

135

168

/

250

5000

6kVdc

HVB 6kV 103

0.01

14

41

0.8

5500

55

HVB 6kV 474

0.47

42

85

1.2

1200

564

HVB 6kV 105

1.0

45

116

1.2

500

500

8kVdc

HVB 8kV 103

0.01

17

48

0.8

3600

36

HVB 8kV 105

1.0

64

136

/

1300

1300

HVB 8kV 305

3.0

89

160

/

1000

3000

10kVdc

HVB 10kV 103

0.01

19

47

0.8

10000

100

HVB 10kV 104

0.1

38

71

1.2

5600

560

HVB 10kV 105

1.0

78

146

/

2000

2000

15kVdc

HVB 15kV 103

0.01

22

71

0.8

12000

120

HVB 15kV 203

0.02

30

71

1

12000

240

HVB 15kV 104

0.1

42

118

1.2

3500

350

HVB 15kV 224

0.22

56

142

/

4800

1056

HVB 15kV 105

1.0

115

142

/

4800

4800

20kVdc

HVB 20kV 103

0.01

25

105

1

15000

150

HVB 20kV 104

0.1

52

150

/

4500

450

30kVdc

HVB 30kV 161

0.00016

13

120

0.6

50000

8

HVB 30kV 112

0.0011

16

120

0.8

50000

55

HVB 30kV 123

0.012

38

120

1.2

25000

300

HVB 30kV 104

0.1

55

168

/

5000

500


Un

Part Number

CR

D

L

d

dv/dt

Ipp

(µF)

(mm)

(mm)

(mm)

V/μs

(A)

4.7kVac

HVB 4.7kVac 183

0.018

35

112

1.0

15000

270

HVB 4.7kVac 703

0.07

45

112

1.2

12000

840

6kVac

HVB 6kVac 604

0.6

135

168

/

10000

6000




●  代表規格（扁形）

Un

Part Number

CR

W

H

T

d

dv/dt

Ipp

(µF)

(mm)

(mm)

(mm)

(mm)

V/μs

(A)

9kVdc

HVB 9kVdc 404

0.04

71

28

15

1.0

2000

80

10kVdc

HVB 10kVdc 404

0.04

71

29

16

1.0

2200

88
