適用於(yu) 低電壓、低脈衝(chong) 電路，廣泛應用於(yu) 各種電子電器電工設備的旁路、信號耦合和降噪等場合。
查看PDF：
小型金屬化聚酯膜電容器.pdf

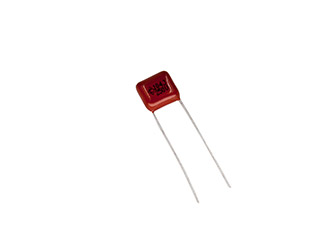

小型金屬化聚酯膜電容器
●產(chan) 品描述
金屬化聚酯膜卷繞，無感式結構；
粉末環氧樹脂包封，CP 線徑向引出；
體(ti) 積小，適用於(yu) 對電容器體(ti) 積有嚴(yan) 格要求的場合，自愈性能好，絕緣電阻高，電容量穩定；
適用於(yu) 低電壓、低脈衝(chong) 電路，廣泛應用於(yu) 各種電子電器電工設備的旁路、信號耦合和降噪等場合。
●典型性能指標
氣候類別 | 55/085/21 | |
額定工作電壓UR | 63V、100V ( DC ) | |
容量範圍 | 0.001～2.2μF | |
容量偏差 | J ( ±5% )，K ( ±10% ) | |
端子-端子間電壓 | 1.6UR ( 5s ) | |
損耗角正切 | ≤0.01 ( 20℃，1kHz ) | |
絕緣電阻 | ≥5000MΩ CR≤0.33μF | ( 20℃，1min ) |

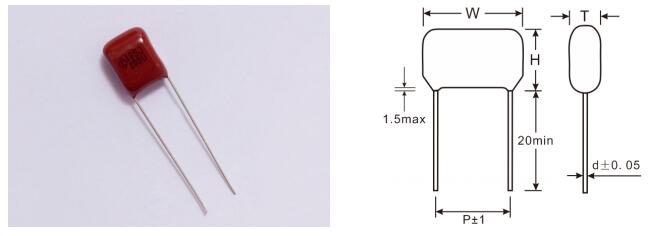

●規格尺寸
63V/100V | ||||||
CR | T | H | W | P | d | dv/dt |
(μF) | (mm) | V/μs | ||||
0.001 | 4.5 | 7.5 | 7.5 | 5 | 0.5 | 250 |
0.0012 | 4.5 | 7.5 | 7.5 | 5 | 0.5 | 250 |
0.0015 | 5 | 8 | 7.5 | 5 | 0.5 | 250 |
0.0018 | 5 | 8 | 7.5 | 5 | 0.5 | 250 |
0.0022 | 5 | 8.5 | 7.5 | 5 | 0.5 | 250 |
0.0027 | 5 | 8.5 | 7.5 | 5 | 0.5 | 250 |
0.0033 | 5 | 8.5 | 7.5 | 5 | 0.5 | 250 |
0.0039 | 5 | 8.5 | 7.5 | 5 | 0.5 | 250 |
0.0047 | 5 | 8.5 | 7.5 | 5 | 0.5 | 250 |
0.0056 | 5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.0068 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.0082 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.01 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.012 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.015 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.018 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.022 | 5.5 | 9 | 7.5 | 5 | 0.5 | 250 |
0.027 | 6 | 9 | 7.5 | 5 | 0.5 | 150 |
0.033 | 6 | 9 | 7.5 | 5 | 0.5 | 150 |
0.039 | 6 | 9 | 7.5 | 5 | 0.5 | 150 |
0.047 | 6 | 9 | 7.5 | 5 | 0.5 | 150 |
0.056 | 6 | 9 | 7.5 | 5 | 0.5 | 150 |
0.068 | 6 | 9 | 7.5 | 5 | 0.5 | 110 |
0.082 | 6 | 9 | 7.5 | 5 | 0.5 | 110 |
63V/100V | ||||||
CR | T | H | W | P | d | dv/dt |
(μF) | (mm) | V/μs | ||||
0.1 | 5 | 8.5 | 7.5 | 5 | 0.5 | 110 |
0.12 | 5.5 | 9 | 7.5 | 5 | 0.5 | 110 |
0.15 | 5.5 | 9.5 | 7.5 | 5 | 0.5 | 110 |
0.18 | 6 | 9.5 | 7.5 | 5 | 0.5 | 110 |
0.22 | 6.5 | 10.5 | 7.5 | 5 | 0.5 | 110 |
0.22 | 6.5 | 10 | 11 | 7.5 | 0.5 | 70 |
0.27 | 6.5 | 10 | 11 | 7.5 | 0.5 | 70 |
0.33 | 6.5 | 10.5 | 11 | 7.5 | 0.5 | 70 |
0.39 | 6.5 | 10.5 | 11 | 7.5 | 0.5 | 70 |
0.47 | 6.5 | 11.5 | 11 | 7.5 | 0.5 | 70 |
0.56 | 7 | 11.5 | 11 | 7.5 | 0.5 | 70 |
0.68 | 7.5 | 11.5 | 11 | 7.5 | 0.5 | 70 |
0.82 | 8 | 12 | 11 | 7.5 | 0.5 | 70 |
1.0 | 8 | 13.5 | 11 | 7.5 | 0.5 | 60 |
1.2 | 8.5 | 14 | 19 | 15 | 0.6 | 40 |
1.5 | 9 | 14.5 | 19 | 15 | 0.6 | 40 |
1.8 | 10 | 15.5 | 19 | 15 | 0.6 | 40 |
2.2 | 9.5 | 16 | 24 | 20 | 0.6 | 30 |
