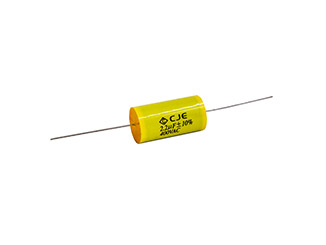

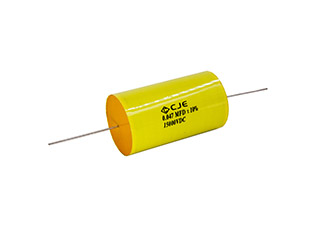

CBB20 軸向型金屬化聚丙烯膜電容器

https://www.xkym71.com/uploadfiles/211.149.255.8/webid378/source/201806/152990447099.jpg

電話：0519-85760576；0519-85760520

立即谘詢

產品詳情

軸向金屬化聚丙烯膜電容器

查看PDF：C20_ CBB20軸向金屬化聚丙烯電容器.pdf

產(chan) 品描述

金屬化聚丙烯膜卷繞，圓形和扁形無感式結構；

聚酯膠帶包裹，阻燃環氧樹脂灌封，CP線軸向引出；

損耗小，溫升低；

電容量穩定性好，絕緣電阻高，具有良好的自愈特性；

適用於(yu) 交/直流、脈動等多種應用，廣泛應用於(yu) 視聽設備、電源設備、郵電通信、數據處理等各種電子電器設備中，尤其適用於(yu) 高檔音響的分頻網絡。

● 性能指標Specifications

執行標準 Reference Standard	GB/T 10190 (IEC60384-16)
氣候類別 Climatic Category	40 / 085 / 21
額定溫度 Rated Temperature	85℃
額定工作電壓 Rated Voltage	100V/160V、250V、400V、630V 、1000V、1250V( DC )
電容量範圍 Capacitance Range	0.0010～15μF
電容量偏差 Capacitance Tolerance ΔC/C	J：±5% K：±10% M：±20%
耐電壓 Voltage Proof	1.6UR（5S）
損耗角正切 Dissipation Factor	≤0.001（1kHZ,20℃）
絕緣電阻 Insulation Resistance	R≥100000MΩ, CN≤0.33μF R*CN≥30000S, CN＞0.33μF				（20℃，1min ）
絕緣電阻 Insulation Resistance	R≥100000MΩ, CN≤0.33μF R*CN≥30000S, CN＞0.33μF				（20℃，1min ）
較大脈衝(chong) 爬升速率 Maximum Pulse Rise Time（dV/dt）: dV/dt與(yu) 電容量的乘積值即為(wei) 電容器脈衝(chong) 電流的瞬態大小： Î = C *dV/dt The product of dv/ dt and capacitance is the transient value of capacitor pulse current	U_R（V）	dV/dt（V/μs）
	U_R（V）	L=12.0	L=14.5	L=20.0	L=27.5	L=33	L=41.5	L=56.5
	100/160	150	110	80	60	50	35	20
	250	300	220	150	110	90	60	30
	400	460	330	250	180	120	80	45
	630	600	440	300	220	150	100	60
	1 000	800	550	400	300	200	150	80
	1 250	1000	750	580	400	300	200	100

產(chan) 品編碼說明 Part number system

● 16位產(chan) 品代碼如下：

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
C	2	0

第1～3位 Digit 1 to 3 型號代碼 Series code

C20=CBB20

第4～6位 Digit 4 to 6 額定電壓 Rated voltage

舉(ju) 例： 163=101×63V=630V

216=102×16V=1600V

第7位 Digit 7 交流/直流電壓 AC/DC

A=AC D=DC

第8～10位 Digit 8 to 10 標稱容量 Rated capacitance value

舉(ju) 例：310=103×10pF=0.01μF

第11位 Digit 11 容量偏差 Capacitance tolerance

J=±5%, K=±10%，M=±20%

第12位 Digit 12 主要特征碼 Main Code

“0”圓形tubular ,“1”扁形flat oval

第13～16位 Digit 12 to 16 內(nei) 部識別碼 Internal use

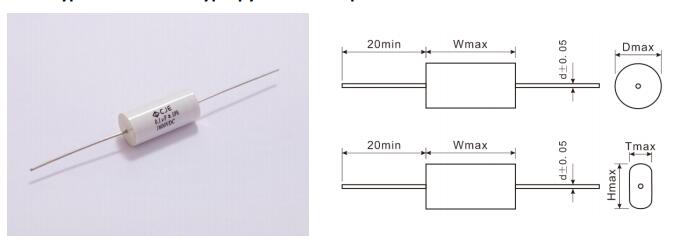

● 外形尺寸表Dimensions (mm)

100Vdc(60Vac)/160Vdc(90Vac)					250Vdc(160Vac)					400Vdc(200Vac)
C_N (μF)	D max	L max	d	Part number	C_N (μF)	D max	L max	d	Part number	C_N (μF)	D max	L max	d	Part number
0.022	5.0	12	0.6	C20110D322******	0.010	5.0	12.0	0.6	C20125D310******	0.0068	5.0	12.0	0.6	C20140D268******
0.027	5.0	12	0.6	C20110D327******	0.012	5.0	12.0	0.6	C20125D312******	0.0082	5.0	12.0	0.6	C20140D282******
0.033	5.0	12	0.6	C20110D333******	0.015	5.0	12.0	0.6	C20125D315******	0.010	5.0	12.0	0.6	C20140D310******
0.039	5.0	12	0.6	C20110D339******	0.018	5.0	12.0	0.6	C20125D318******	0.012	5.0	12.0	0.6	C20140D312******
0.047	5.0	12	0.6	C20110D347******	0.022	5.0	12.0	0.6	C20125D322******	0.015	5.0	12.0	0.6	C20140D315******
0.056	5.0	12	0.6	C20110D356******	0.027	5.0	12.0	0.6	C20125D327******	0.018	5.0	12.0	0.6	C20140D318******
0.068	5.5	12	0.6	C20110D368******	0.033	5.0	12.0	0.6	C20125D333******	0.022	5.0	12.0	0.6	C20140D322******
0.082	5.0	14.5	0.6	C20110D382******	0.039	5.0	14.5	0.6	C20125D339******	0.027	5.0	14.5	0.6	C20140D327******
0.10	5.5	14.5	0.6	C20110D410******	0.047	5.5	14.5	0.6	C20125D347******	0.033	5.5	14.5	0.6	C20140D333******
0.12	6.0	14.5	0.6	C20110D412******	0.056	5.5	14.5	0.6	C20125D356******	0.039	6.0	14.5	0.6	C20140D339******
0.15	6.5	14.5	0.6	C20110D415******	0.068	6.0	14.5	0.6	C20125D368******	0.047	6.5	14.5	0.6	C20140D347******
0.18	7.0	14.5	0.8	C20110D418******	0.082	6.5	14.5	0.6	C20125D382******	0.056	6.5	14.5	0.6	C20140D356******
0.22	7.5	14.5	0.8	C20110D422******	0.10	7.0	14.5	0.8	C20125D410******	0.068	7.0	14.5	0.8	C20140D368******
0.27	8.5	14.5	0.8	C20110D427******	0.12	7.5	14.5	0.8	C20125D412******	0.082	7.5	14.5	0.8	C20140D382******
0.33	7.0	20.0	0.8	C20110D433******	0.15	8.0	14.5	0.8	C20125D415******	0.10	7.0	20.0	0.8	C20140D410******
0.39	7.5	20.0	0.8	C20110D439******	0.18	8.5	14.5	0.8	C20125D418******	0.12	7.5	20.0	0.8	C20140D412******
0.47	8.0	20.0	0.8	C20110D447******	0.22	7.5	20.0	0.8	C20125D422******	0.15	8.0	20.0	0.8	C20140D415******
0.56	9.0	20.0	0.8	C20110D456******	0.27	8.0	20.0	0.8	C20125D427******	0.18	8.5	20.0	0.8	C20140D418******
0.68	8.0	27.5	0.8	C20110D468******	0.33	9.0	20.0	0.8	C20125D433******	0.22	9.0	20.0	0.8	C20140D422******
0.82	8.5	27.5	0.8	C20110D482******	0.39	9.5	20.0	0.8	C20125D439******	0.27	10.0	20.0	0.8	C20140D427******
1.0	9.5	27.5	0.8	C20110D510******	0.47	8.5	27.5	0.8	C20125D447******	0.33	9.0	27.5	0.8	C20140D433******
1.2	10.0	27.5	0.8	C20110D512******	0.56	9.0	27.5	0.8	C20125D456******	0.39	9.5	27.5	0.8	C20140D439******
1.5	11.5	27.5	0.8	C20110D515******	0.68	10.0	27.5	0.8	C20125D468******	0.47	10.0	27.5	0.8	C20140D447******
1.8	12.0	27.5	0.8	C20110D518******	0.82	10.5	27.5	0.8	C20125D482******	0.56	10.5	27.5	0.8	C20140D456******
2.2	12.0	33.0	0.8	C20110D522******	1.0	12.0	27.5	0.8	C20125D510******	0.68	12.0	27.5	0.8	C20140D468******
2.7	13.0	33.0	0.8	C20110D527******	1.2	12.5	27.5	0.8	C20125D512******	0.82	13.0	27.5	0.8	C20140D482******
3.3	14.0	33.0	0.8	C20110D533******	1.5	12.5	33.0	0.8	C20125D515******	1.0	12.5	33.0	0.8	C20140D510******
3.9	15.0	33.0	0.8	C20110D539******	1.8	13.5	33.0	0.8	C20125D518******	1.2	13.5	33.0	0.8	C20140D512******
4.7	16.5	33.0	1.0	C20110D547******	2.2	14.5	33.0	0.8	C20125D522******	1.5	15.0	33.0	0.8	C20140D515******
5.6	17.5	33.0	1.0	C20110D556******	2.7	16.0	33.0	1.0	C20125D527******	1.8	16.0	33.0	1.0	C20140D518******
6.8	17.5	41.5	1.0	C20110D568******	3.3	17.5	33.0	1.0	C20125D533******	2.2	17.5	33.0	1.0	C20140D522******
8.2	19.0	41.5	1.0	C20110D582******	3.9	18.5	33.0	1.0	C20125D539******	2.7	19.0	33.0	1.0	C20140D527******
10.0	20.5	41.5	1.0	C20110D610******	4.7	18.0	41.5	1.0	C20125D547******	3.3	18.5	41.5	1.0	C20140D533******
12.0	19.0	56.5	1.0	C20110D612******	5.6	19.5	41.5	1.0	C20125D556******	3.9	20.0	41.5	1.0	C20140D539******
15.0	21.0	56.5	1.0	C20110D615******	6.8	21.5	41.5	1.0	C20125D568******	4.7	21.5	41.5	1.0	C20140D547******
					8.2	23.0	41.5	1.0	C20125D582******	5.6	23.5	41.5	1.0	C20140D556******
					10.0	21.5	56.5	1.0	C20125D610******	6.8	21.5	56.5	1.0	C20140D568******
					12.0	23.5	56.5	1.0	C20125D612******	8.2	23.5	56.5	1.0	C20140D582******
					15.0	25.5	56.5	1.0	C20125D615******	10.0	25.5	56.5	1.0	C20140D610******

100Vdc(60Vac)/160Vdc(90Vac)					250Vdc(160Vac)					400Vdc(200Vac)
C_N (μF)	D max	L max	d	Part number	C_N (μF)	D max	L max	d	Part number	C_N (μF)	D max	L max	d	Part number
0.022	5.0	12	0.6	C20110D322******	0.010	5.0	12.0	0.6	C20125D310******	0.0068	5.0	12.0	0.6	C20140D268******
0.027	5.0	12	0.6	C20110D327******	0.012	5.0	12.0	0.6	C20125D312******	0.0082	5.0	12.0	0.6	C20140D282******
0.033	5.0	12	0.6	C20110D333******	0.015	5.0	12.0	0.6	C20125D315******	0.010	5.0	12.0	0.6	C20140D310******
0.039	5.0	12	0.6	C20110D339******	0.018	5.0	12.0	0.6	C20125D318******	0.012	5.0	12.0	0.6	C20140D312******
0.047	5.0	12	0.6	C20110D347******	0.022	5.0	12.0	0.6	C20125D322******	0.015	5.0	12.0	0.6	C20140D315******
0.056	5.0	12	0.6	C20110D356******	0.027	5.0	12.0	0.6	C20125D327******	0.018	5.0	12.0	0.6	C20140D318******
0.068	5.5	12	0.6	C20110D368******	0.033	5.0	12.0	0.6	C20125D333******	0.022	5.0	12.0	0.6	C20140D322******
0.082	5.0	14.5	0.6	C20110D382******	0.039	5.0	14.5	0.6	C20125D339******	0.027	5.0	14.5	0.6	C20140D327******
0.10	5.5	14.5	0.6	C20110D410******	0.047	5.5	14.5	0.6	C20125D347******	0.033	5.5	14.5	0.6	C20140D333******
0.12	6.0	14.5	0.6	C20110D412******	0.056	5.5	14.5	0.6	C20125D356******	0.039	6.0	14.5	0.6	C20140D339******
0.15	6.5	14.5	0.6	C20110D415******	0.068	6.0	14.5	0.6	C20125D368******	0.047	6.5	14.5	0.6	C20140D347******
0.18	7.0	14.5	0.8	C20110D418******	0.082	6.5	14.5	0.6	C20125D382******	0.056	6.5	14.5	0.6	C20140D356******
0.22	7.5	14.5	0.8	C20110D422******	0.10	7.0	14.5	0.8	C20125D410******	0.068	7.0	14.5	0.8	C20140D368******
0.27	8.5	14.5	0.8	C20110D427******	0.12	7.5	14.5	0.8	C20125D412******	0.082	7.5	14.5	0.8	C20140D382******
0.33	7.0	20.0	0.8	C20110D433******	0.15	8.0	14.5	0.8	C20125D415******	0.10	7.0	20.0	0.8	C20140D410******
0.39	7.5	20.0	0.8	C20110D439******	0.18	8.5	14.5	0.8	C20125D418******	0.12	7.5	20.0	0.8	C20140D412******
0.47	8.0	20.0	0.8	C20110D447******	0.22	7.5	20.0	0.8	C20125D422******	0.15	8.0	20.0	0.8	C20140D415******
0.56	9.0	20.0	0.8	C20110D456******	0.27	8.0	20.0	0.8	C20125D427******	0.18	8.5	20.0	0.8	C20140D418******
0.68	8.0	27.5	0.8	C20110D468******	0.33	9.0	20.0	0.8	C20125D433******	0.22	9.0	20.0	0.8	C20140D422******
0.82	8.5	27.5	0.8	C20110D482******	0.39	9.5	20.0	0.8	C20125D439******	0.27	10.0	20.0	0.8	C20140D427******
1.0	9.5	27.5	0.8	C20110D510******	0.47	8.5	27.5	0.8	C20125D447******	0.33	9.0	27.5	0.8	C20140D433******
1.2	10.0	27.5	0.8	C20110D512******	0.56	9.0	27.5	0.8	C20125D456******	0.39	9.5	27.5	0.8	C20140D439******
1.5	11.5	27.5	0.8	C20110D515******	0.68	10.0	27.5	0.8	C20125D468******	0.47	10.0	27.5	0.8	C20140D447******
1.8	12.0	27.5	0.8	C20110D518******	0.82	10.5	27.5	0.8	C20125D482******	0.56	10.5	27.5	0.8	C20140D456******
2.2	12.0	33.0	0.8	C20110D522******	1.0	12.0	27.5	0.8	C20125D510******	0.68	12.0	27.5	0.8	C20140D468******
2.7	13.0	33.0	0.8	C20110D527******	1.2	12.5	27.5	0.8	C20125D512******	0.82	13.0	27.5	0.8	C20140D482******
3.3	14.0	33.0	0.8	C20110D533******	1.5	12.5	33.0	0.8	C20125D515******	1.0	12.5	33.0	0.8	C20140D510******
3.9	15.0	33.0	0.8	C20110D539******	1.8	13.5	33.0	0.8	C20125D518******	1.2	13.5	33.0	0.8	C20140D512******
4.7	16.5	33.0	1.0	C20110D547******	2.2	14.5	33.0	0.8	C20125D522******	1.5	15.0	33.0	0.8	C20140D515******
5.6	17.5	33.0	1.0	C20110D556******	2.7	16.0	33.0	1.0	C20125D527******	1.8	16.0	33.0	1.0	C20140D518******
6.8	17.5	41.5	1.0	C20110D568******	3.3	17.5	33.0	1.0	C20125D533******	2.2	17.5	33.0	1.0	C20140D522******
8.2	19.0	41.5	1.0	C20110D582******	3.9	18.5	33.0	1.0	C20125D539******	2.7	19.0	33.0	1.0	C20140D527******
10.0	20.5	41.5	1.0	C20110D610******	4.7	18.0	41.5	1.0	C20125D547******	3.3	18.5	41.5	1.0	C20140D533******
12.0	19.0	56.5	1.0	C20110D612******	5.6	19.5	41.5	1.0	C20125D556******	3.9	20.0	41.5	1.0	C20140D539******
15.0	21.0	56.5	1.0	C20110D615******	6.8	21.5	41.5	1.0	C20125D568******	4.7	21.5	41.5	1.0	C20140D547******
					8.2	23.0	41.5	1.0	C20125D582******	5.6	23.5	41.5	1.0	C20140D556******
					10.0	21.5	56.5	1.0	C20125D610******	6.8	21.5	56.5	1.0	C20140D568******
					12.0	23.5	56.5	1.0	C20125D612******	8.2	23.5	56.5	1.0	C20140D582******
					15.0	25.5	56.5	1.0	C20125D615******	10.0	25.5	56.5	1.0	C20140D610******
